JKZ凿井提升机

产品简介：

JKZ -2.8×2.2P凿井提升机，JKZ提升机竖井施工设备矿山建设提升设备

适用范围：

本设备服务于 “矿井建设期” 这一阶段，与生产提升机有明确分工。用途：井筒掘进过程中人员、矸石、混凝土、施工设备及材料的垂直运输。作业：可承担凿井工程中的任务，如提升伞钻进行钻孔作业、下放整体金属模板进行井壁浇筑、以及稳定悬吊多层吊盘作为工作平台。适用范围：适用于煤矿、金属矿、非金属矿等各种矿型的新建或改扩建竖井工程。选型原则：设备选型并非标准套用，而需依据《煤矿安全规程》等安全规范，对具体项目的井筒深度、吊桶容积、抓岩机生产率等关键参数进行严格专项验算。

产品询价

产品详情

结构特点与工作原理

JKZ 提升机采用集成化模块化设计，系统分为三大组成部分：

驱动与执行系统

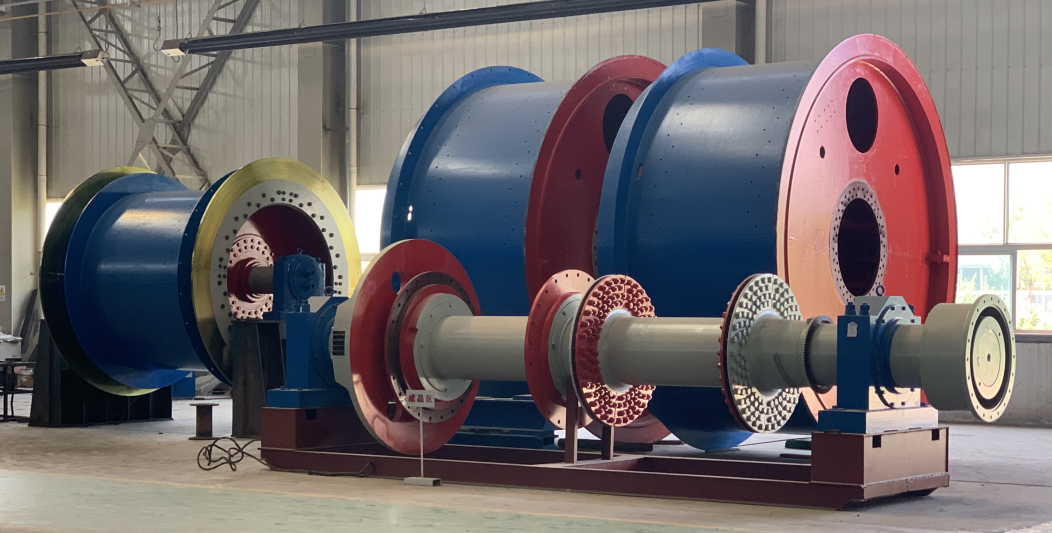

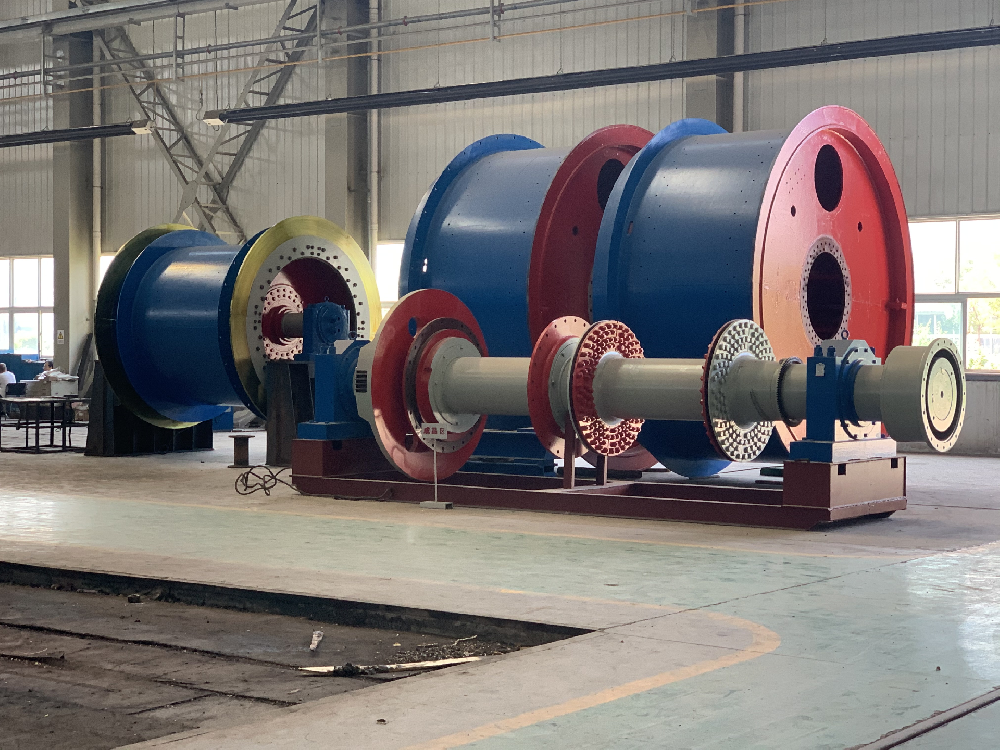

主轴装置（含卷筒）、电动机、减速器、弹性 / 齿轮联轴器共同组成设备动力传动链。

安全与控制系统

由盘形制动装置及配套专用液压站、成套电气控制系统（含操纵台）、深度指示器与测速监控装置组成。

辅助保障系统

配套独立润滑站，满足设备长时间重载运行的供油需求，保障设备稳定运行。

智能化工作原理

设备依靠动力传递 + 电液协同控制实现整机运行：

动力流程：启动主电机，动力经弹性联轴器输入减速器，经过减速增扭后，通过齿轮联轴器带动主轴与卷筒运转；电控系统调整电机转向，即可控制钢丝绳收放，带动吊桶等提升容器在井筒完成升降作业。

安全闭环：整机运行全程由集成电控系统监测，设备配置过卷、过速、超载、错向等多类电气保护，控制系统与盘形制动器、配套液压站联动；设备探测到异常工况时，可根据故障等级分级制动，形成 “感知 - 研判 - 执行” 全流程安全控制回路。

专用属性：本机为凿井工程专用临时提升设备，产品设计与检验标准适配矿井建设期工况复杂的施工环境。

使用注意事项：严禁超载、超速、停电溜放等各类违章操作；矿井建设完工转入正式生产前，依据相关安全法规，需替换为固定式生产用提升设备，满足矿山不同生产阶段安全规范要求。

万丰机械 JKZ 系列凿井提升机，除整机设备外，还可配套适配建井工况的垂直运输配套解决方案。产品依据凿井设备相关规范研发，匹配井筒施工工艺要求，从设备安全、结构配置等方面适配井筒掘进施工，可作为矿山基建阶段井筒提升配套设备使用。

JKZ、2JKZ型凿井提升机技术参数表
序号	产品型号	卷筒			最大静张力	最大静张力差	钢丝绳最大直径	提升高度或运输长度			钢丝绳最大提升速度	电动机转速（不大于）
		个数	直径	宽度	最大静张力	最大静张力差	钢丝绳最大直径	一层	二层	三层	钢丝绳最大提升速度	电动机转速（不大于）
		个	mm		kN		mm	m			m/s	r/min
1	JKZ-2.8×2.2P	1	2.8	2.2	180	/	40	380	797	1259	5.68	750
2	JKZ-3.2×2.6P		3.2	2.6	200		42	515	1065	1663	5.68
3	JKZ-3.2X3P		3.2	3	200		42	595	1229	1919	6.48
4	JKZ-3.6X3P		3.6		220		44	633	1306	2038	7.30
5	JKZ-4X3P		4		285		50	611	1261	1976	7.85	600
6	JKZ-4X3.5P		4	3.5	285		50	728	1497	2332	7.85
7	JKZ-4.5X3.7P		4.5	3.7	340		56	780	1590	2490	7.94
8	JKZ-5X4P		5	4	410		62	900	2000	2700	7.85
9	JKZ-5.5X5P		5.5	5	500		75	990	2000	3100	8.64
10	2JKZ-3X1.8P	2	3	1.8	180	155	40	322	678	1080	6.08
11	2JKZ-3.6X1.85P		3.6	1.85	220	180	44	360	752	1199	7.30
12	2JKZ-4X2.65P		4	2.65	285	255	50	530	1097	1726	8.11
13	2JKZ-5X3P		5	3	410	290	62	610	1260	1959	7.85
14	2JKZ-5.5X4P		5.5	4	590	410	75	760	1600	2500	8.64
注1:最大提升高度或斜长是按照钢丝绳最大直径计算的参考值。注2:最大提升速度是按第一层缠绕时的计算速度。注3:最大提升速度仅说明设备具备该能力。
