产品执行标准

JTP、2JTP系列产品是根据Q/HBWF002《JTP型矿用提升绞车》企业标准、AQ1033-2007《煤矿用JTP型提升绞车安全检验规范》JB/T7888-2010《JTP型矿用提升绞车》行业标准及《煤矿安全规程》设计制造的产品。

适用范围

JTP、2JTP系列矿业提升绞车主要用于煤矿、金属矿和非金属矿的倾斜巷道或小型竖井用来提升物料或者人员。

工作原理

当启动主电机时，由主电机转动通过低速联轴将动力传到减速器的高速轴上，经过两级齿轮传动减速后，再由减速器的被动轴通过联轴器传递给主轴装置。若不断改变电动机的转向，可使卷筒进行缠绕或放松钢丝绳，同时提升容器在井筒上下往返，周期性运动。

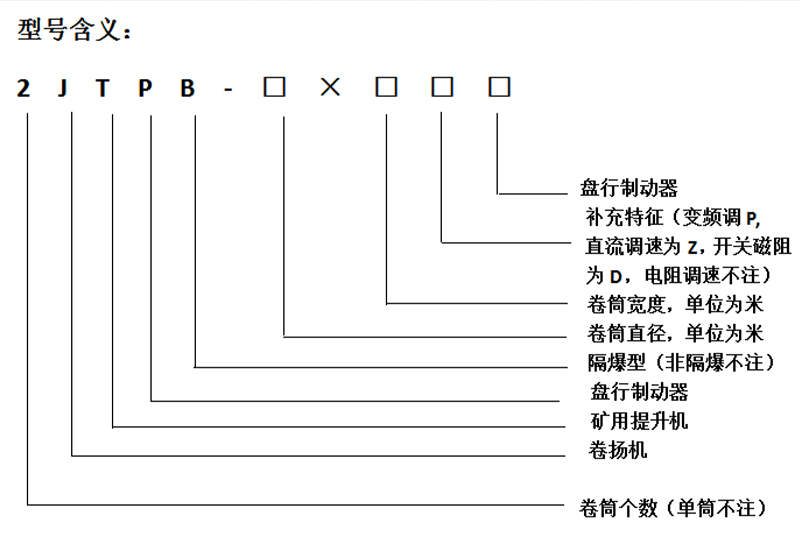

型号含义

示例1：卷筒直径1.2m，宽度为1.0m，采用变频调速的单卷筒盘闸式矿用提升a绞车的产品型号为：JTP-1.2×1.0P；

示例2：卷筒直径1.6m，宽度为1.2m，采用隔爆型变频调速的单卷筒盘闸式矿用提升绞车的产品型号为：JTPB-1.6×1.2

防爆变频电控

产品概述

矿井提升机防爆变频电控系统，核心设备采用矿用隔爆兼本质安全型交流变频器，配套矿用隔爆兼本安型PLC控制箱、本安型操作台、隔爆显示屏及现场传感器、操作箱、声光显示屏等设备。本系统适用于煤矿井下等含有煤尘、瓦斯或其它易燃易爆气体的场所，适用对象包括井下暗斜井；单水平、多水平；单卷筒、双卷筒等矿井提升机。具有结构紧凑、体积小；调速性能和控制性能优异；安全可靠、使用维护方便等特点。

●系统特点

采用全数字无速度传感器矢量控制，使系统调速范围宽，调速精度高，变频器在低频运行时，也保证有100%额定力矩输出。

采用AFE自换向变频技术，使提升机在减速段或重物下放操作时系统能自动转入发电反馈状态，使制动更平稳，操作更简单，大大提高了安全可靠性能。

系统各项保护功能满足或超越《煤安规程》所规定的要求。

实现“双线制”控制，保障了故障状态下设备的可靠应急运行。也实现了“双线制”的安全保护，关键电路如安全电路、减速回路等均采用硬软件冗余设计和多样化设计，实现双重或三重保护。

司控人员操作简便可靠，原来反复繁杂的操作变的简便可靠，只用主令控制手把就可以实现提升机的起动、等速、减速、爬行和重物下放。操作简便，大大减轻了操作强度。并且系统的安全性及可靠性不再由司机决定，而是由设备本身决定了系统的安全性与可靠性。

自动化程度高，维护量非常小，减少了维修所造成的设备停产检修时间。

提供完善的EMC（电磁兼容性）安装应用方案，系统的电磁兼容性符合我国标准及IEC标准要求。

●AFE能量回馈系统主要技术原理

1）网侧变频器采用PWM斩波调制，使输入电流波形为正弦波，大大减小对电网的谐波污染，总谐波电流含量＜5%。

2 ）网侧变频器采用单独的CPU实行PID控制，对网侧交流电流的大小和相位进行实时检测并控制，使系统的功率因数总是接近于1。当提升机进入发电状态时能量从逆变器返回到直流母线，系统立即控制交流输入电流的相位与电源电压相位相反，能力回馈至电网。

3）能量反馈，节省电能，当绞车作重物下放操作时，电动机变为发电机状态运行，此时系统能自动将电动机发出的再生能量反馈至供电电网，与原电阻调速系统相比，可节省电能明显。同时，制动力矩增大，保证了提升机下放时的安全性。

●系统主要保护功能

电控系统主要保护
