凿井井架

产品简介：

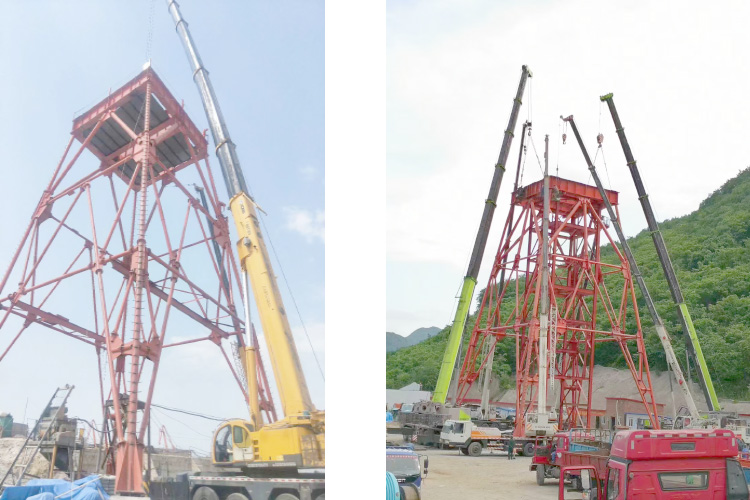

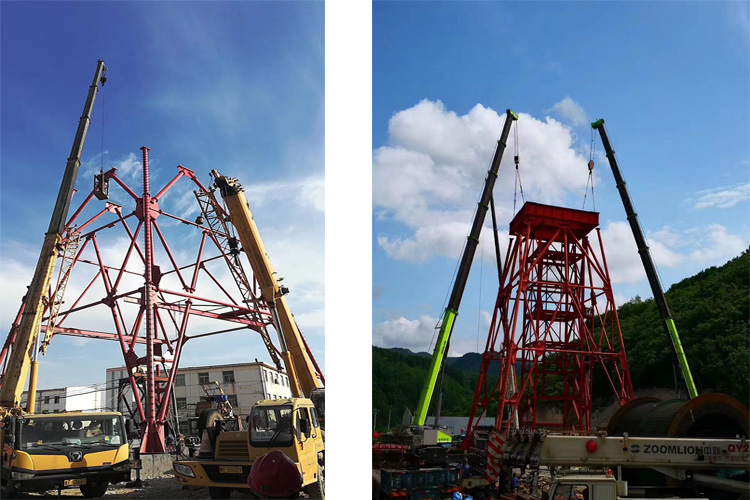

立井凿井井架系列主要采用钢管、型钢等焊接或螺栓连接而成;井架由天轮房，天轮平台，主体桁架，翻矸平台，扶梯，基础等部分组成。满足不同井径和不同井深的立井井筒施工及其工艺要求，在满足强度、刚度和稳定性的同时，做到机构合理，加工制造容易，运输、安装、拆卸方便等。

适用范围：

凿井井架为竖井施工专用的大型临时钢结构系统，适用于各类金属矿、非金属矿等矿山竖井工程，可根据不同井径、井深及工艺要求灵活配置，为井筒掘进提供可靠的空中作业与荷载传递平台。

产品询价

产品详情

结构特点与工作原理

模块化设计

设备采用标准化钢结构模块，整体采用螺栓装配结构，拆装便捷，可重复投入项目使用，适配多场景施工需求。

清晰荷载传递路径

垂直荷载传递路径：天轮→天轮平台→主体桁架→基础→地基；

水平荷载：通过空间桁架与斜撑结构完成分散、传导，保障整体结构受力均衡。

多功能集成布局

天轮平台：作为提升、悬吊系统的集中布设区域；

翻矸平台：用于井筒矸石转载作业；

开放式井心：预留充足通行空间，满足大型施工设备通行需求。

工况适配性强

可适配伞钻等重型施工设备，支持冻结法、钻井法等特殊施工工艺，可根据项目需求做定制化适配设计。

系统功能定位

该凿井井架集成提升、悬吊、转载、防护多项功能，适配矿山竖井建设期施工配套需求。

产品优势

模块化装配结构：整机采用标准化钢结构搭配螺栓连接方式，拆装便捷、可重复利用，可合理缩减现场装配周期，适配多项目周转使用。

受力体系清晰规范：垂直、水平荷载均可通过桁架、平台及基础结构有序传导，整体结构受力合理，符合矿山施工结构设计规范。

功能集成度高：整合天轮布设、矸石转载、设备通行等多项功能，布局集中规整，可满足竖井多工序同步施工需求。

定制适配性广：可依据矿井井径、井深及施工工艺调整配置，适配常规施工及特殊工法场景，兼容各类重型施工设备。

一体化施工配套：多功能系统集成设计，可配套竖井掘进、砌筑、设备安装等全流程施工工序，为井筒施工作业提供配套支撑。

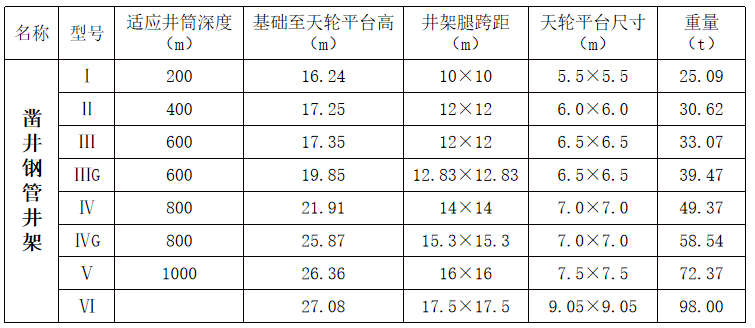

以上参数如有改动，不再另行通知！获取最新资讯，或有产品定制需求，请联系客服人员：问题咨询及获取报价
