产品执行标准

JK系列产品是根据Q/HBWF003《单绳缠绕式矿井提升机》企业标准、AQ1035-2007《煤矿用单绳缠绕式矿井提升机安全检验规范》行业标准、GB/T20961-2007《单绳缠绕式矿井提升机》我国标准及《煤矿安全规范》设计制造的产品。

适用范围

JK系列单绳缠绕式矿井提升机主要用于煤矿、金属矿和非金属矿的竖井或者斜井提升煤、物料、升降人员和下降材料、设备等，也可作其它牵引运输用。

工作原理

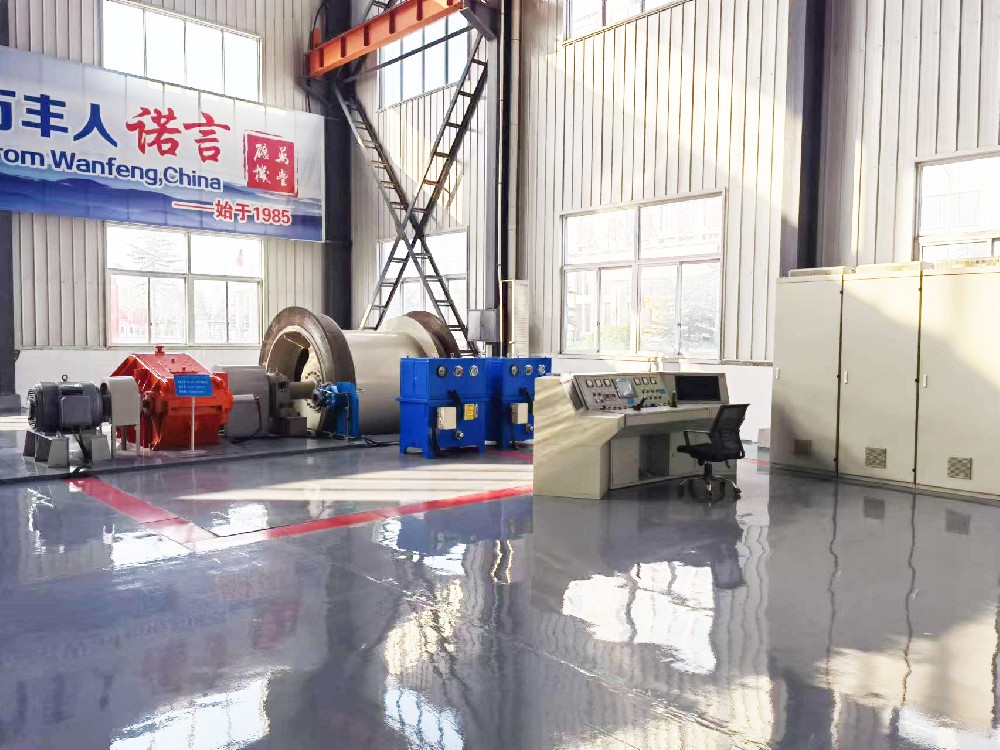

电动机通过减速机将动力传给缠绕钢丝绳的卷筒，实现容器的提升和下放；通过电气控制实现调速；盘行制动器由液压和电气控制进行制动；通过各种位置指示系统，实现提升容器的深度指示；通过各种传动感器和控制元件组成的机、电、液联合控制系统实现整机的监控与保护；通过计算机和网络技术实现提升机内、外的信息传输。

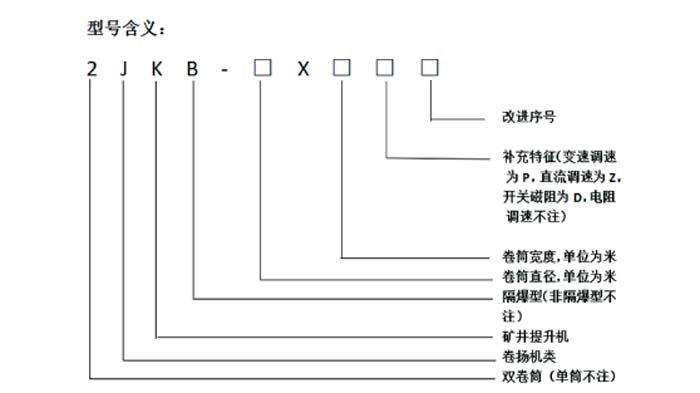

型号含义

示例1：卷筒直径3.0m，宽度为1.5m，采用变频调速的双卷筒单绳缠绕式矿井提升机的产品型号为：2JK-3.0×1.5P。

示例2：卷筒直径2.5m，宽度为2.0m，采用隔爆型变频调速的单卷筒单绳缠绕式矿井提升机的产品型号为：JKB-2.5×2.0P。

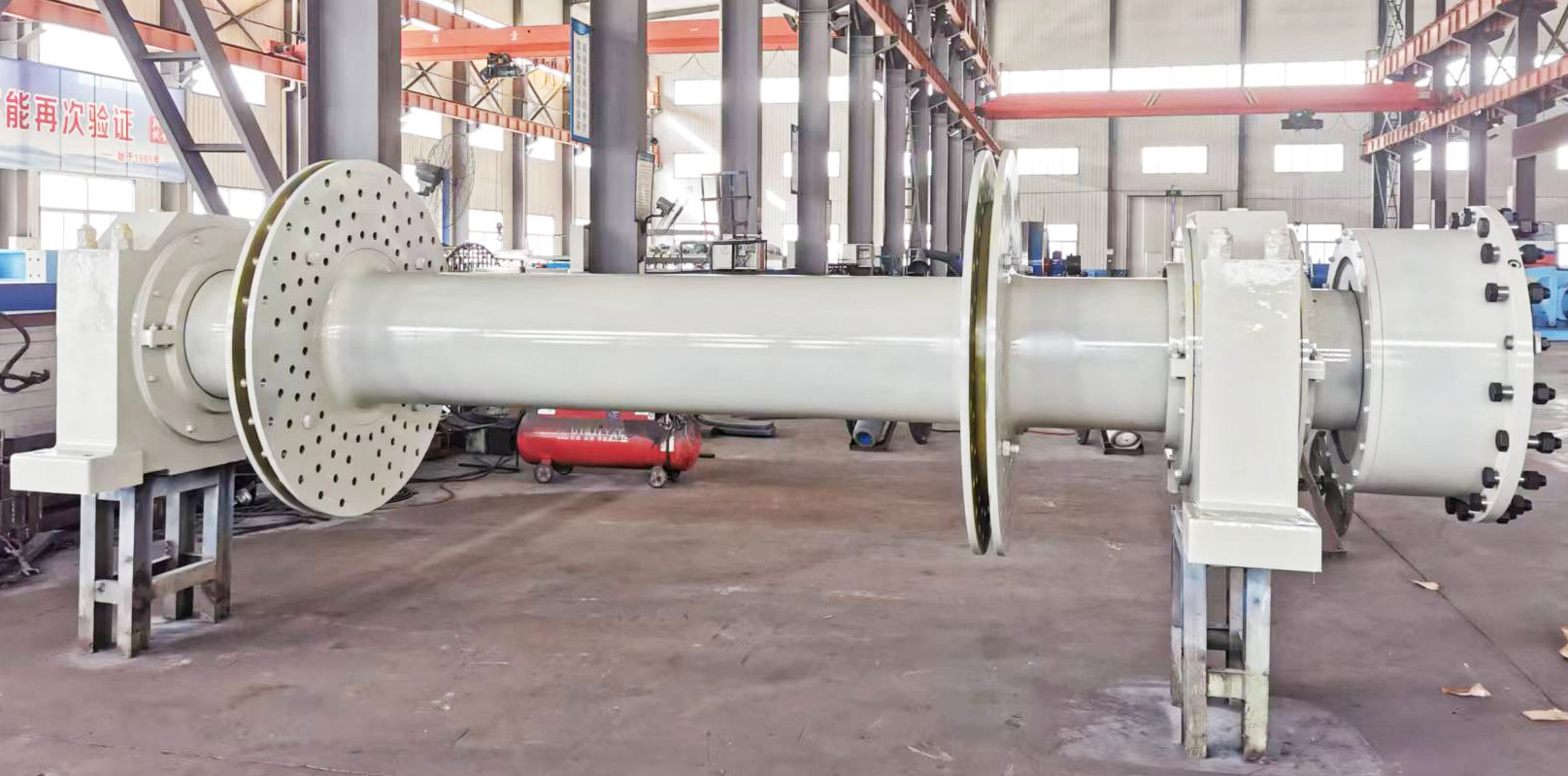

单绳缠绕矿井提升机主轴装置

      主轴装置是提升机的工作机构，也是提升机主要承载部件，它承担了提升机全部转矩，作为缠绕提升钢丝绳，以承受各种载荷。主要由主轴、轴承、轴承座、卷筒、支轮、衬板、高强度螺栓组件等零部件组成。主轴选用45#碳钢锻制，经过两次无损探伤检测、机械性能试验，符合我国标准，保证使用性能可靠，除与联轴器联接部位外，在主轴上不再另开键槽，既保证其强度又保证了主轴的刚性，极大提高了主轴的安全性和延长了使用寿命；主轴轴承采用国内哈、瓦、洛轴承，运转可靠，提高转动效率。

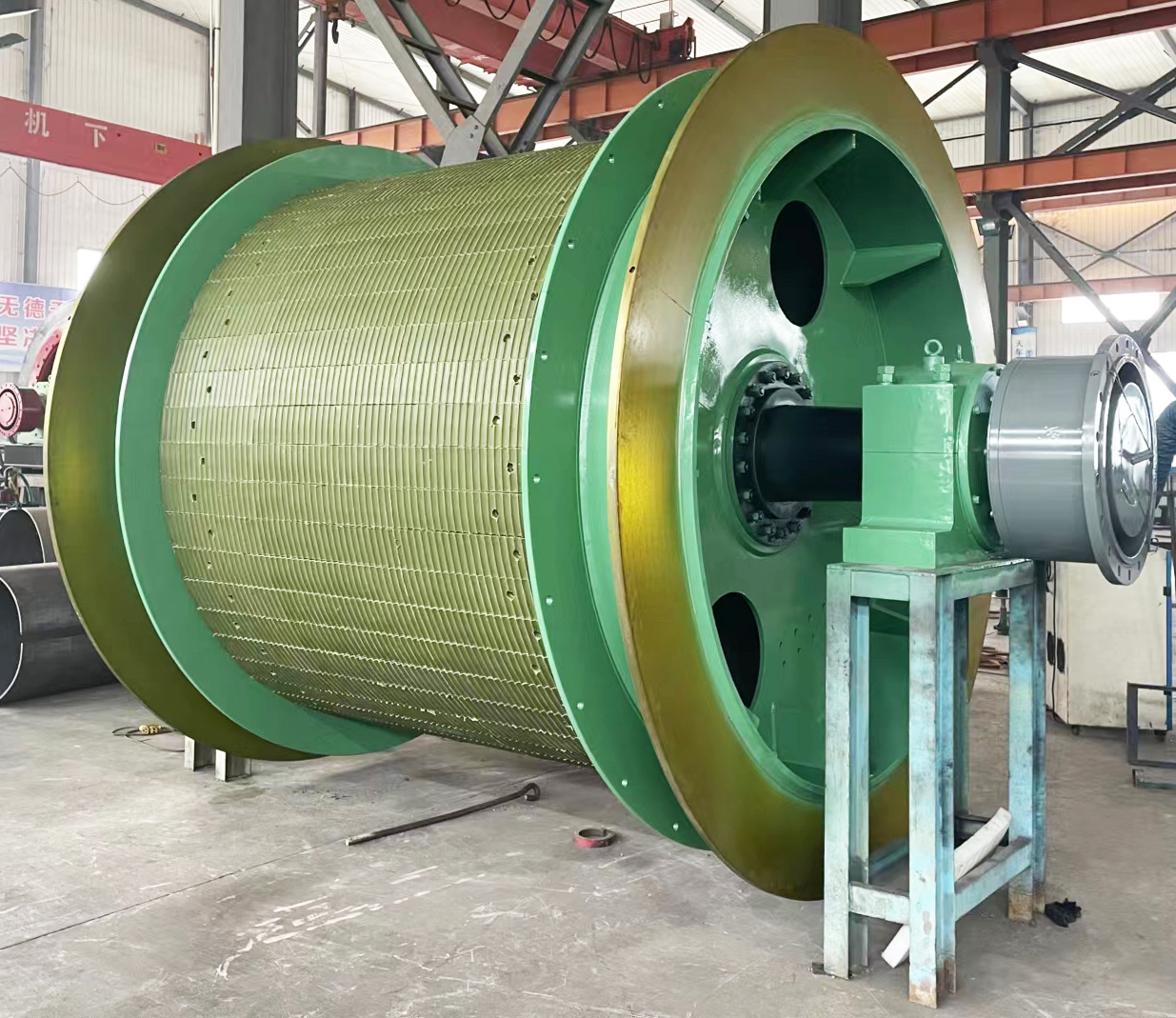

       卷筒采用低碳合金钢板焊接成型，卷筒在承载后产生的变形能迅速扩散，应力变形不集中，有效地提高了卷筒的承载能力及抗疲劳强度。卷筒焊接后经过时效振动消除内应力防止卷筒变形；制动盘全部采用16Mn板材制成，抗变形、耐磨。可根据用户需求制成剖分式，所有的剖分卷筒及制动盘，均在厂内制作好，在使用现场安装即可使用，无需现场作任何再加工。

双筒提升机采用径向齿块液压调绳方式。调绳时，通过操作台轻松控制，用液压使离合器动作，从而使主轴与活动卷筒产生相对传动，调绳快速可靠。

卷筒有如下几种结构型式：

      ①整体焊接的结构，此种型式的卷筒为整体焊接，制动盘同时也焊接在卷筒上。

      ②整体焊接的结构，制动盘为剖分两瓣制动盘与卷筒采用高强度螺栓联结。

      ③卷筒为剖分焊接卷筒，卷筒为剖分两瓣式或四瓣式，制动盘为剖分两瓣制动盘，制动盘用高强度螺栓与卷筒联结。
