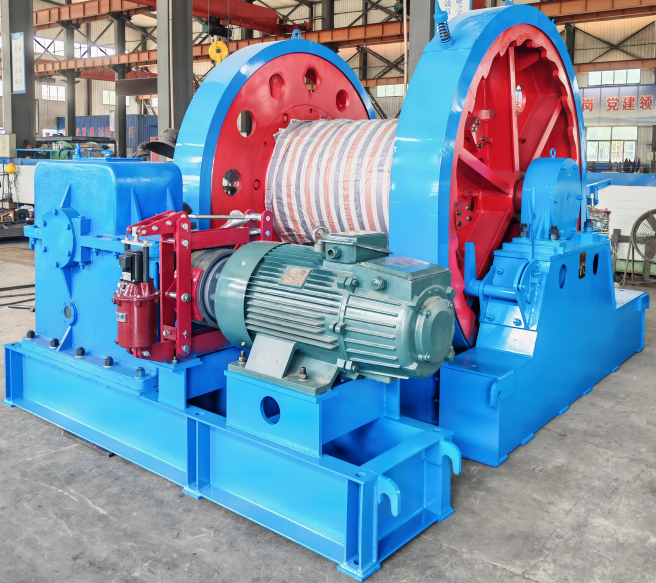

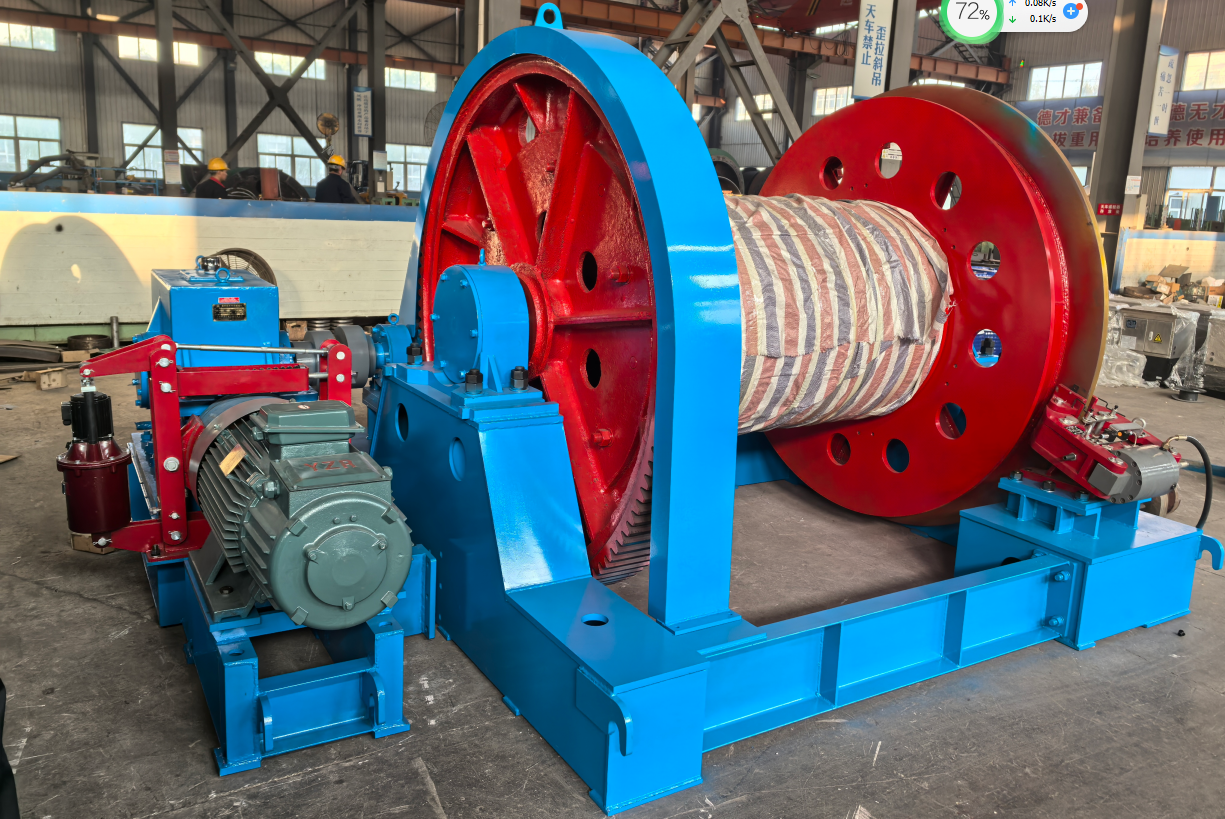

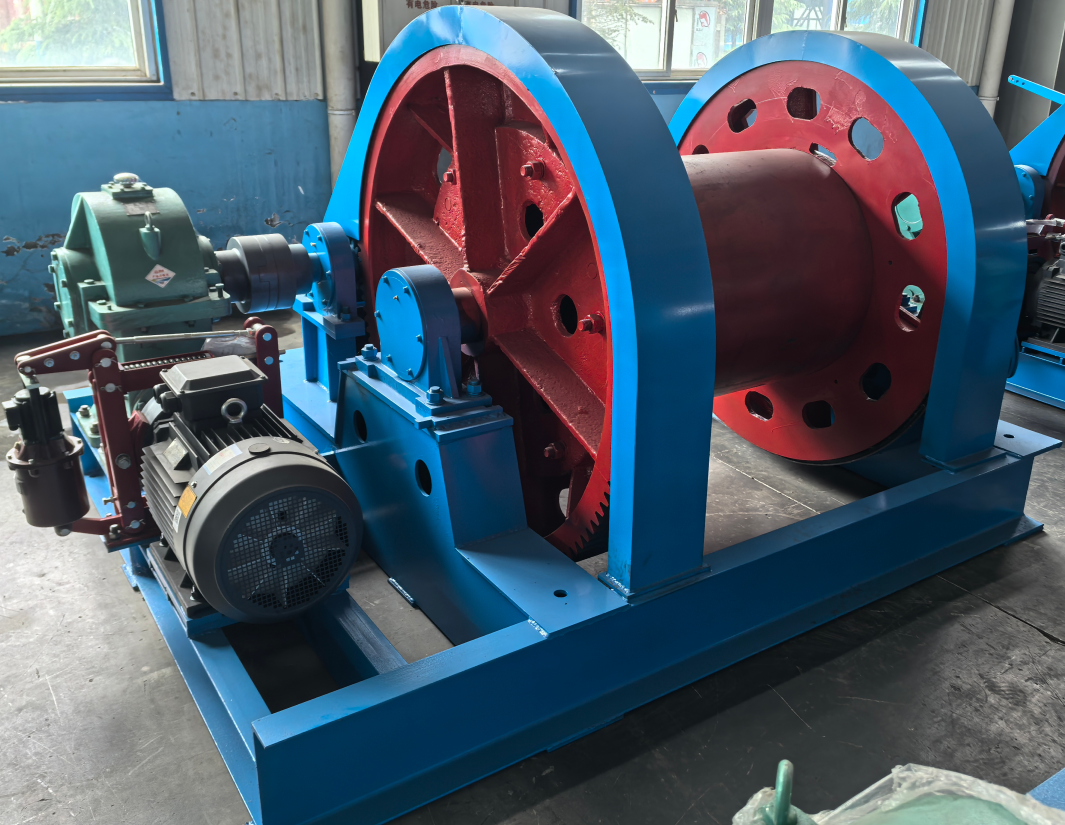

JZ系列凿井绞车(带式刹车）

产品简介：

JZ-16/1300凿井绞车，矿用稳车低速重载，JZ系列凿井绞车，符合煤矿金属矿安全规程

适用范围：

本系列JZ/2JZ凿井绞车专为矿山井筒掘进设计，主要用于竖井掘进中悬吊吊盘、水泵、风筒、压缩空气筒、注浆管等设备，并用于张紧稳绳。也可用于井上井下其他重物起吊、多绳摩擦式提升机钢丝绳更换，或作为临时竖井绞车使用。

产品询价

产品详情

结构特点与工作原理

启动电机后，动力经弹性联轴器传递至减速器，经过减速，再由十字滑块联轴器带动主轴装置运转。调整电机正反转，即可控制卷筒收放钢丝绳，带动负载完成往复升降，输出作业所需扭矩。

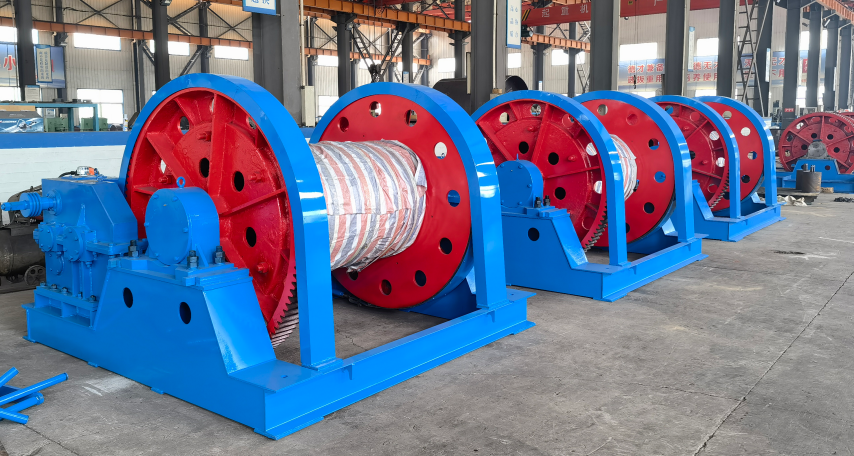

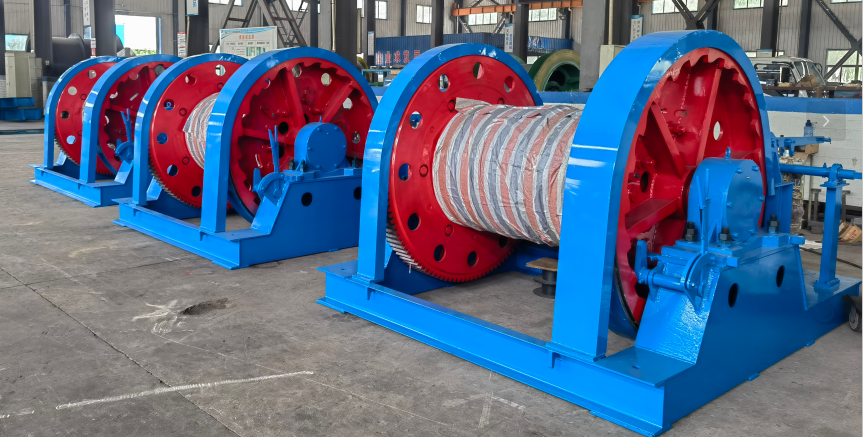

凿井绞车群组协同作业场景

大型竖井掘进施工时，可在井架与提升机房区域布设凿井绞车群组，结合井筒规格、施工工艺与承载需求选配绞车台数。多台绞车搭配集中控制系统联动运行，可完成多吊点设备悬吊、稳绳张紧、机具升降等施工工序，适配复杂井下施工工况。

JZ 凿井绞车针对矿山井筒掘进工况研发，多用于吊盘、稳绳等设备悬吊与张紧作业，也可承担矿山轻重物件吊装、换绳、井筒临时施工等工作；设备支持多机群组布设，依托集中控制系统实现多吊点同步作业，适配各类大型竖井施工项目。整机采用电机 - 减速 - 主轴传动结构，传动架构适配井架、提升机房常规布设形式，可适配多种井筒规格与施工工艺；产品设计为短期间歇作业机型，使用过程严禁载人，遵照规范使用保障作业安全。

安全提示

本绞车仅限短期、间歇性作业使用，不可长时间连续吊挂载荷，设备严禁载人。

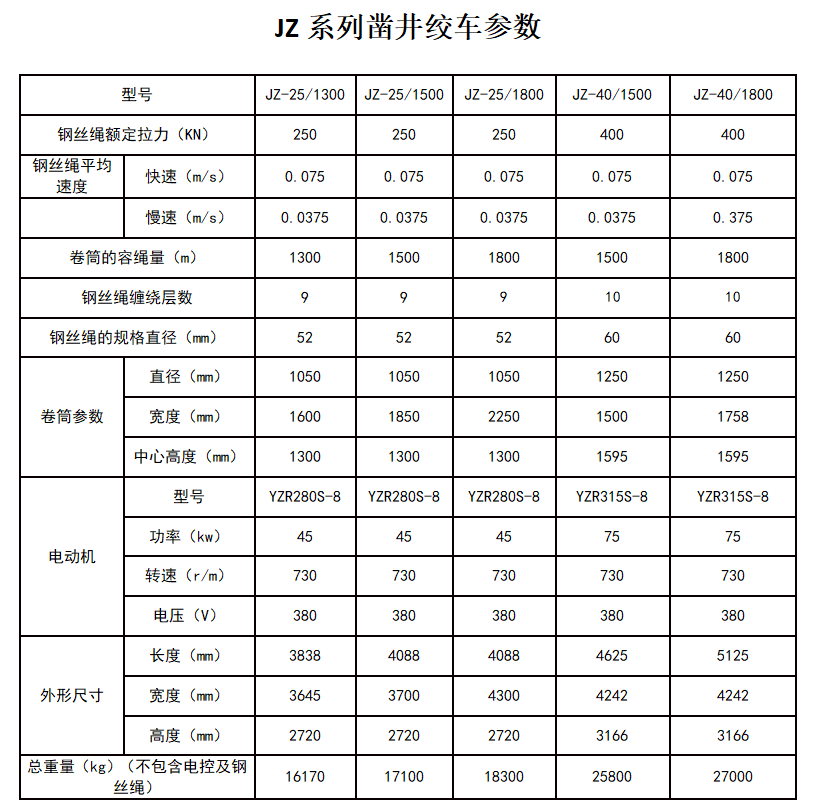

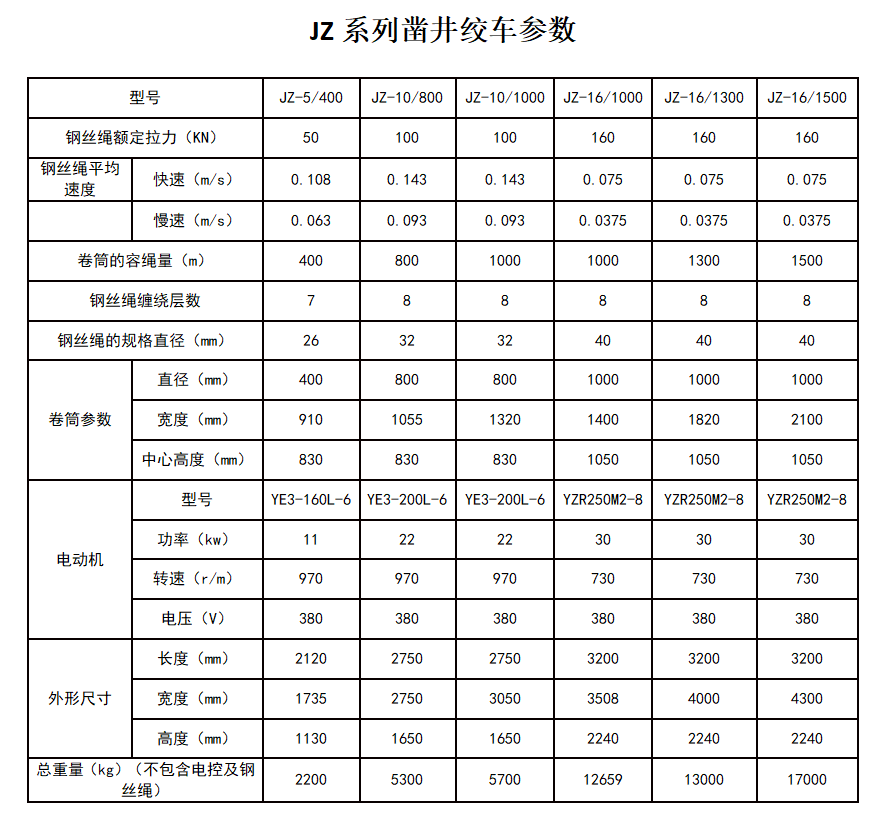

JZ型凿井绞车技术参数表
类别	序号	产品型号	钢丝绳最大静张力 (kN)	卷筒容绳量（m）	卷筒直径（mm）	第一层钢丝绳速度（m/s）	钢丝绳直径（m/s）	电机
类别	序号	产品型号	钢丝绳最大静张力 (kN)	卷筒容绳量（m）	卷筒直径（mm）	第一层钢丝绳速度（m/s）	钢丝绳直径（m/s）	功率（kW）	电压（V）
凿井绞车带刹	1	JZ-5/400	50	400	630	0.250	24	11	380
	2	JZ-5/600		600
	3	JZ-5/1000		1000
	4	JZ-10/600	100	600	800	0.075	32	22
	5	JZ-10/800		800
	6	JZ-10/1000		1000
	7	JZ-16/800	160	800	1000		40	30
	8	JZ-16/1000		1000
	9	JZ-16/1300		1300
	10	JZ-16/1320		1320
	11	JZ-16/1500		1500
	12	JZ-16/1600		1600
	13	JZ-16/1800		1800
	14	JZ-16/2120		2120
	15	JZ-25/1000	250	1000	1050		52	45
	16	JZ-25/1300		1300
	17	JZ-25/1320		1320
	18	JZ-25/1500		1500
	19	JZ-25/1600		1600
	20	JZ-25/1800		1800
	21	JZ-40/1300	400	1300	1250		60	75
	22	JZ-40/1500		1500
	23	JZ-40/1600		1600
	24	JZ-40/1800		1800
	25	JZ-40/2000		2000
凿井绞车盘刹	26	JZ-5/600P	50	600	630		24	11
	27	JZ-5/1000P	50	1000	630		24	11
	28	JZ-10/600P	100	600	800		32	22
	29	JZ-10/800P		800
	30	JZ-10/1000P		1000
	31	JZ-16/800P	160	800	1000		40	30
	32	JZ-16/1000P		1000
	33	JZ-16/1300P		1300
	34	JZ-16/1500P		1500
	35	JZ-16/1600P		1600
	36	JZ-16/1800P		1800
	37	JZ-16/2120P		2120
	38	JZ-25/1300P	250	1300	1050		52	45
	39	JZ-25/1500P		1500
	40	JZ-25/1800P		1800
	41	JZ-40/1500P		1500			60	75
	42	JZ-40/1600P		1600
	43	JZ-40/1800P		1800
	44	JZ-40/2500P		2500

注：本系列凿井绞车从制动方式分为带式和盘式两种形式。
注：配套电控调速方式有普通，变频两种。

以上参数如有改动，不再另行通知！获取最新资讯，或有产品定制需求，请联系客服人员：问题咨询及获取报价
